Saya pribadi percaya: sebelum kamu mengoperasikan mesin bubut CNC, kamu harus kenalan dulu dengan komponen-komponennya. Ini bukan sekadar teori. Saya sudah melihat sendiri bagaimana operator yang paham bagian dalam mesin bisa lebih cepat mendeteksi masalah, sementara yang tidak paham malah bikin kerusakan makin parah.
Untuk mencapai presisi dan efisiensi produksi modern, memahami setiap komponen mesin bubut CNC adalah langkah dasar yang tidak boleh dilewati.
Mesin bubut CNC bukan hanya satu unit utuh. Ia adalah perpaduan berbagai bagian yang bekerja bersama secara harmonis. Tanpa pengetahuan yang solid tentang setiap elemen, potensi penuh mesin tidak akan tercapai. Dan percayalah, masalah operasional pasti akan muncul di kemudian hari.
Di artikel ini, saya akan mengajak kamu membahas secara sistematis setiap elemen pembentuk mesin bubut CNC. Saya jelaskan fungsinya, dan saya kasih gambaran umum tentang rentang harga di pasaran. Tujuannya sederhana: membantu kamu memiliki pemahaman yang kuat untuk perawatan, perbaikan, atau bahkan pemilihan mesin bubut CNC baru.
Komponen Mekanik Utama pada Mesin Bubut CNC
Bagian mekanik adalah inti fisik dari setiap mesin bubut CNC. Mereka bertanggung jawab langsung atas gerakan, pemotongan, dan penempatan benda kerja. Saya selalu bilang ke tim: rawat bagian mekanik dengan baik, maka akurasi dan ketahanan mesin akan terjaga.
Kepala Spindel (Headstock)
Kepala spindel adalah rumah bagi spindel utama mesin, motor penggerak, dan mekanisme transmisi daya. Spindel inilah yang memutar benda kerja pada kecepatan tertentu, sehingga pahat bisa melakukan pemotongan.
- Fungsi: Memutar benda kerja, menyediakan kecepatan putar yang bervariasi.
- Jenis: Ada spindel yang didorong sabuk (belt-driven) dan spindel langsung (direct-drive). Masing-masing punya kelebihan. Belt-driven biasanya lebih baik untuk torsi besar di putaran rendah. Direct-drive unggul di kecepatan tinggi dan presisi.
- Rentang Harga Pasar: Spindel assembly (termasuk motor) untuk mesin bubut CNC bisa berkisar antara Rp 20 juta hingga Rp 150 juta atau lebih. Tergantung kapasitas daya, kecepatan maksimal, dan merek.
Saran saya, jangan cuma lihat harga. Perhatikan juga ketersediaan suku cadang untuk spindel tertentu. Saya pernah direpotkan oleh spindel merek langka yang butuh waktu berbulan-bulan untuk dapat bearing pengganti.

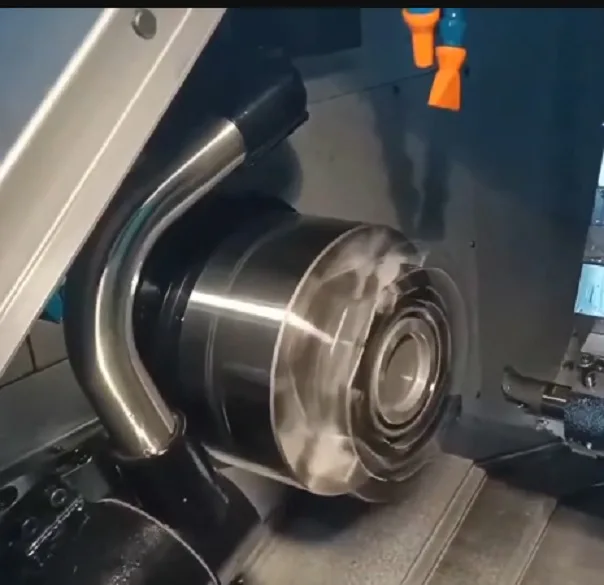

Cekam (Chuck)
Cekam adalah perangkat penjepit yang menahan benda kerja pada spindel. Pilihan cekam yang tepat sangat penting. Kenapa? Karena tanpa kestabilan dan akurasi jepit, proses pemotongan bisa meleset.
- Fungsi: Menjepit benda kerja dengan kuat dan presisi.
- Jenis: Cekam hidrolik, cekam pneumatik, cekam manual (3 rahang, 4 rahang). Untuk mesin CNC, cekam hidrolik paling umum karena otomatisasi dan kekuatan jepitnya yang konsisten. Saya pribadi lebih suka hidrolik dibanding pneumatik untuk pekerjaan berat.
- Rentang Harga Pasar: Cekam hidrolik untuk mesin bubut CNC memiliki rentang harga sekitar Rp 10 juta hingga Rp 70 juta. Ukuran dan fitur (misalnya lubang passing yang besar) sangat mempengaruhi harga.

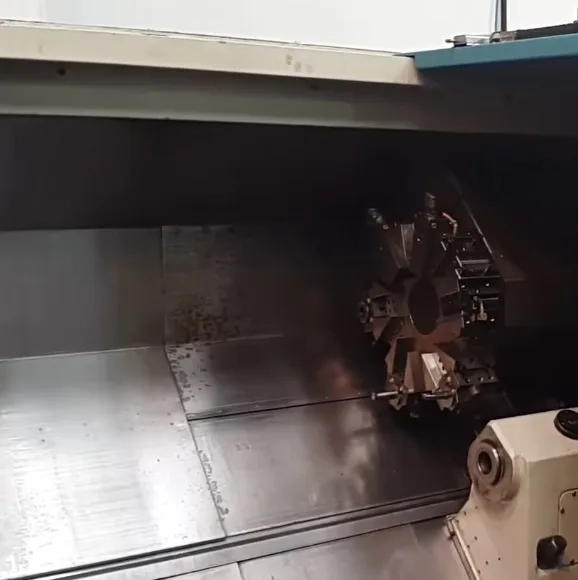

Rumah Pahat (Tool Turret)
Rumah pahat adalah komponen yang menyimpan dan secara otomatis mengganti pahat pemotong. Jumlah stasiun pahat bervariasi. Semakin banyak stasiun, semakin banyak jenis pahat yang bisa digunakan dalam satu siklus operasi. Ini sangat menghemat waktu.
- Fungsi: Menampung berbagai pahat, melakukan pergantian pahat otomatis.
- Jenis: Rumah pahat bisa berputar horizontal atau vertikal. Kapasitasnya mulai dari 8 hingga 12 pahat, bahkan lebih untuk mesin besar.
- Rentang Harga Pasar: Rumah pahat otomatis untuk komponen mesin bubut CNC bisa berkisar dari Rp 15 juta hingga Rp 100 juta. Harga dipengaruhi jumlah stasiun dan kecepatan pergantian (indexing time).
Eretan dan Meja (Carriage and Bed)
Eretan adalah struktur yang bergerak di sepanjang alas mesin (bed) dan membawa rumah pahat. Sedangkan alas mesin sendiri harus sangat kokoh. Fungsinya menahan getaran dan beban, menjamin stabilitas keseluruhan.
- Fungsi Eretan: Menggerakkan pahat di sumbu X (lintang) dan Z (memanjang).
- Fungsi Meja (Bed): Memberikan fondasi yang stabil dan lurus untuk gerakan eretan.
Berdasarkan pengalaman saya di Teknik Jaya Component, kualitas pengecoran alas mesin bubut CNC sangat menentukan akurasi jangka panjang. Saya pernah menangani dua mesin merek berbeda. Yang satu alasnya berat dan solid, getaran kecil, akurasi masih terjaga setelah 10 tahun. Yang satunya lagi, mesin lebih murah tapi alasnya ringan, setelah 5 tahun sudah mulai muncul getaran aneh. Jadi, jangan remehkan bed.
Sistem Kontrol dan Gerak Presisi
Inilah yang membedakan mesin bubut CNC dari mesin konvensional. Kemampuan untuk diprogram dan beroperasi dengan tingkat otomatisasi serta presisi yang sangat tinggi. Komponen mesin bubut CNC di bagian ini bisa saya sebut sebagai “otak” dan “saraf” yang mengendalikan setiap gerakan.
Unit Kontrol CNC (CNC Controller)
Unit kontrol adalah komputer khusus yang membaca kode G (G-code) dan M-code, lalu menerjemahkannya menjadi perintah gerakan untuk motor servo.
- Fungsi: Menginterpretasikan program, mengkoordinasikan gerakan sumbu, dan mengontrol fungsi mesin lainnya (seperti pendingin, pergantian pahat).
- Merek Populer: Fanuc, Siemens, Mitsubishi, Heidenhain. Masing-masing punya karakter. Fanuc paling umum di Asia, Siemens lebih kuat di logika kompleks.
- Rentang Harga Pasar: Unit kontrol CNC adalah salah satu komponen termahal. Bisa berkisar antara Rp 50 juta hingga Rp 300 juta atau lebih. Tergantung merek, fitur (misalnya dukungan sumbu tambahan), dan tingkat kompleksitas.
Saya sarankan, jika membeli mesin bekas, pastikan unit kontrolnya masih didukung suku cadang dan layanan resmi di Indonesia. Jangan sampai terjebak dengan kontrol usang yang susah dicari partnya.
Motor Servo dan Penggerak (Servo Motors and Drives)
Motor servo adalah motor listrik presisi. Ia dipasangkan dengan sensor posisi (encoder). Motor ini menerima sinyal dari unit kontrol untuk menggerakkan sumbu-sumbu mesin (X, Z).
- Fungsi: Menggerakkan sumbu mesin dengan kecepatan dan posisi yang sangat akurat. Bisa berhenti di titik yang sama berulang kali dengan deviasi mikroskopis.
- Tips praktis dari saya: Pastikan motor servo dan drive memiliki kapasitas yang sesuai dengan beban kerja mesin. Jangan paksakan motor kecil untuk beban berat. Overload akan memperpendek umur komponen ini secara drastis.
- Rentang Harga Pasar: Satu set motor servo dan drive untuk satu sumbu mesin bubut CNC bisa berharga Rp 15 juta hingga Rp 80 juta. Daya (watt) dan tingkat akurasi encoder menentukan harga.
Ulir Bola (Ball Screws) dan Rel Pemandu (Linear Guideways)
Ulir bola mengubah gerakan putar motor servo menjadi gerakan linier yang sangat presisi pada sumbu X dan Z. Rel pemandu linier memberikan jalur yang sangat halus dan kaku untuk gerakan eretan.
- Fungsi Ulir Bola: Mengubah gerakan putar menjadi linier dengan minim gesekan. Hasilnya, akurasi posisi terjaga dan tidak ada selip. (Untuk informasi lebih lanjut tentang prinsip kerja ulir bola, kamu bisa merujuk ke Wikipedia.)
- Fungsi Rel Pemandu: Menjamin gerakan lurus dan stabil tanpa backlash (gerakan mundur yang tidak terkendali).
- Rentang Harga Pasar: Ulir bola dan rel pemandu untuk satu sumbu bisa berkisar antara Rp 8 juta hingga Rp 40 juta. Ukuran, kelas presisi (C3, C5, dll), dan merek sangat mempengaruhi.
Saya punya cerita: seorang klien mengeluh produknya mulai tidak presisi. Setelah dicek, ulir bolanya sudah aus karena jarang dilumasi. Ganti ulir bola baru, masalah selesai. Jadi rajinlah merawat bagian ini.
Sistem Pendukung dan Keamanan
Selain komponen inti mekanik dan kontrol, ada berbagai sistem pendukung yang menjaga mesin bubut CNC beroperasi dengan baik, aman, dan efisien. Jangan sepelekan, karena sistem pendukung yang bermasalah bisa bikin mesin besar berhenti total.
Sistem Pelumasan Otomatis
Sistem ini secara teratur menyuplai pelumas ke bagian-bagian bergerak seperti rel pemandu dan ulir bola. Tujuannya mengurangi gesekan dan memperpanjang umur komponen.
- Fungsi: Mengurangi keausan, menghilangkan panas akibat gesekan, dan melindungi dari korosi.
- Rentang Harga Pasar: Sistem pelumasan otomatis lengkap (pompa, timer, pipa, fitting) bisa berharga Rp 5 juta hingga Rp 25 juta.
Saya sering mengingatkan: jangan coba-coba mematikan sistem pelumasan otomatis meskipun hanya sebentar. Saya sudah lihat konsekuensinya: rel pemandu tergores, ulir bola macet. Biaya perbaikannya berkali-kali lipat.
Sistem Pendingin (Coolant System)
Cairan pendingin disemprotkan ke area pemotongan. Fungsinya mendinginkan pahat dan benda kerja, membersihkan serpihan, serta meningkatkan kualitas permukaan.
- Fungsi: Mencegah overheating, memperpanjang umur pahat, dan meningkatkan kualitas akhir produk.
- Berdasarkan pengalaman saya, masalah kualitas produk (misalnya permukaan kasar) seringkali terkait erat dengan sistem pendingin yang kurang efektif. Entah karena tekanan pompa lemah, atau nozel tersumbat, atau cairan pendingin sudah terlalu kotor.
- Rentang Harga Pasar: Pompa dan tangki pendingin untuk mesin bubut CNC memiliki rentang harga sekitar Rp 3 juta hingga Rp 15 juta.
Konveyor Chip (Chip Conveyor)
Konveyor chip secara otomatis membuang serpihan logam (chip) dari area kerja ke wadah penampung. Ini menjaga lingkungan kerja tetap bersih dan aman. Saya tidak bisa bayangkan harus membersihkan chip secara manual setiap jam.
- Fungsi: Mengelola serpihan sisa proses pemotongan. Mengurangi risiko cedera dan kebakaran.
- Rentang Harga Pasar: Konveyor chip dapat memiliki harga mulai dari Rp 15 juta hingga Rp 60 juta. Tergantung jenis (drag chain, scraper, magnetic) dan kapasitas.
Panel Kontrol dan Antarmuka Pengguna
Ini adalah tempat operator berinteraksi langsung dengan mesin. Memasukkan program, memantau proses, melakukan penyesuaian darurat.
- Fungsi: Menyediakan antarmuka untuk operasi mesin, pemantauan, dan diagnostik.
- Rentang Harga Pasar: Biasanya sudah termasuk dalam harga unit kontrol CNC secara keseluruhan. Tapi jika panel rusak dan harus ganti sendiri, siapkan anggaran tambahan beberapa juta hingga puluhan juta tergantung jenis layar dan tombol.
Untuk memahami lebih lanjut tentang perkembangan teknologi industri yang memanfaatkan komponen seperti ini, kamu dapat mengunjungi [Mesin dan Machining]. Tapi menurut saya, memahami komponen mesin bubut CNC secara langsung di lapangan jauh lebih berharga.
Memahami secara menyeluruh setiap komponen mesin bubut CNC memberikan landasan kuat untuk mengoperasikan, memelihara, dan mengoptimalkan produksi. Dari mekanik yang kokoh hingga sistem kontrol elektronik yang cerdas, setiap bagian memiliki peran yang tidak tergantikan. Investasi pada suku cadang berkualitas dari penyedia terpercaya seperti Teknik Jaya Component akan menjaga kinerja mesin tetap optimal dan mengurangi risiko downtime (waktu henti) yang merugikan.
FAQ Komponen Mesin Bubut CNC
Komponen paling krusial adalah unit kontrol CNC, motor servo, ulir bola, spindel utama, dan rumah pahat. Bagian-bagian ini bertanggung jawab atas presisi dan otomatisasi.
Tanda-tanda meliputi penurunan akurasi, suara tidak normal, getaran berlebihan, kegagalan fungsi berulang, atau kerusakan fisik yang terlihat. Inspeksi rutin dan pemantauan kinerja membantu mendeteksi masalah dini.
Terkadang mungkin, terutama untuk komponen standar seperti motor servo atau bantalan, tetapi harus kompatibel secara mekanis dan elektrik. Untuk unit kontrol dan komponen spesifik lainnya, penggantian dengan merek berbeda bisa sangat kompleks dan seringkali tidak disarankan tanpa modifikasi signifikan.
Umur pakai bervariasi. Komponen mekanik seperti bantalan atau ulir bola bisa bertahan 5-10 tahun atau lebih dengan perawatan yang baik. Komponen elektronik seperti unit kontrol bisa lebih lama, tetapi lebih rentan terhadap lonjakan listrik atau kelembaban.
Pemahaman membantu operator dalam melakukan troubleshooting awal, mengenali tanda-tanda kerusakan, melakukan perawatan preventif dasar, dan mengoptimalkan penggunaan mesin untuk hasil terbaik.
